Композит LFT PP LGF50
Що таке PP LGF50?
Матеріал PP LGF50 стає все більш популярним у промисловості, особливо для деталей, які потребують високої довговічності та міцності. LFT-G® PP LGF50 означає поліпропіленове довге скловолокно 50%. Це означає, що матеріал на 50% складається з довгого скловолокна та на 50% з поліпропілену. Довгі скляні волокна надають матеріалу міцність і довговічність, тоді як поліпропілен забезпечує гнучкість і стійкість до тепла та хімічних речовин.
Інженерні пластикові композити LFTPP LGF, армовані довгими волокнами, на 25-35% легші за сталеві компоненти еквівалентної міцності. Використання матеріалів LFT також включає:
- Збільшення використання пластику/довговолокнистих композитів у панелях кузова;
- Технологія зміцнення довговолокнистих матеріалів структурних компонентів;
- Більш широке використання довгого армованого вуглецевим волокном пластику для таких деталей, як структурні компоненти, завдяки розробці недорогих композитів;
- Використання передових нейлонових довгих вуглецевих волокон під капотом і в кришці акумулятора автомобіля.
Формування методом пултрузії — це нова технологія, яка використовується для виробництва гранул LFT. Це дозволяє довжині волокна перевищувати довжину пластикової гранули. Покращує механічні властивості.
Порівняно з попередньою стандартною сталевою рамою вага автомобільних деталей була зменшена на 51%. Загальна кількість консолідації деталей зменшилася з 33% до 4%. Поліпропіленовий матеріал LFTPP з довгим скловолокном збільшує жорсткість при вигині на кручення на 13% порівняно з матеріалом LFT, армованим довгим вуглецевим волокном. Подібним чином досягнуто збільшення сили розриву деталей на 25% при нижчій вартості на 24%.
Сямень LFT-G застосовує процес різання LFT-G ranules для підготовки високошвидкісного потоку розплаву для насоса для лиття під тиском PP із спеціальним матеріалом, модуль пружності продукту при вигині 1600 МПа або більше, щоб відповідати специфікаціям дизайну та вимогам до обробки замовника, і виробляється у великих масштабах.
Зв'яжіться з експертом з полімерів
Основні характеристики PP-LGF50
Оптимізовано для високо-конструкційних частин, LFT-G®PP-LGF50 має виняткові механічні властивості, забезпечуючи надійний баланс надзвичайного модуля пружності при розтягуванні та динамічної міцності.
PP LGF50 порівняно зі стандартним PP GF50 (коротке волокно)
Навіщо оновлюватися зі стандартного PP GF50? Стандартні композиції з коротких-волокон базуються на зламаних крихітних фрагментах скла, які ламаються під ударними навантаженнями. На відміну від цього,LFT-G®PP-LGF50забезпечує безперервне завантаження скловолокна на 50%. Під час лиття під тиском ці довгі нитки утворюють заплутану тривимірну скелетну мережу. Цей структурний скелет рівномірно розподіляє механічні навантаження, значно покращуючи характеристики при зіткненні та термічну стійкість.
Стандартний короткий PP GF50
- Волокна легко ламаються при великих механічних навантаженнях.
- Ізотропна усадка призводить до викривлення розмірів.
- Підвищене стирання шнека та форми під час пластикації.
LFT-G®PP LGF50 (довге волокно)

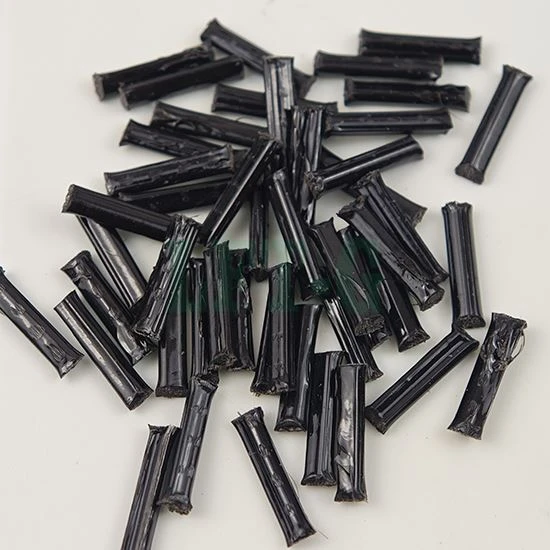

- Безперервна волоконна мережа (5-25 мм гранули).
- Більш ніж у 2,5 рази вища ударна в'язкістьі довговічність.
- Низька усадка (0,1%-0,2%) запобігає деформації деталей.
Типові властивості матеріалу (LFT-PP-LGF50)
Типові значення записуються в умовах DAM на нашому LFT-G®випробувальний заклад. Тестування відповідає перевіреним стандартам ISO.
| Власність | Тестовий стандарт | Значення (стан DAM) |
|---|---|---|
| Модуль міцності на розтяг | ISO 527 | 11 500 МПа |
| Міцність на розрив | ISO 527 | 148 МПа |
| Міцність на згин | ISO 178 | 208 МПа |
| Удар Шарпі з зубцями (23 градуси) | ISO 179 | 45-54 кДж/м² |
| Власність | Тестовий стандарт | Значення |
|---|---|---|
| Щільність | ISO 1183 | 1,31 г/см³ |
| HDT (1,80 МПа) | ISO 75 | 159 градусів |
| Усадка цвілі | ISO 294-4 | 0.10 - 0.20 % |
Рекомендації щодо обробки – лиття під тиском
Попереднє-сушіння
90–100 градусів / 2–4 год
Вологість < 0,1%
Ін'єкційний
Розтопити 210-250 град
Форма 38–69 градусів Тиск 80–120 МПа
Випадки застосування (метод FAB)
Рамки акумуляторної батареї електромобіля
Рамки акумуляторної батареї EV вимагають надзвичайної жорсткості на вигин під постійним навантаженням. Щільний каркас із безперервного волокна на 50% запобігає прогину стінок і деформації контейнера. Це захищає внутрішні -елементи високої напруги від динамічних ударів і механічного втручання, забезпечуючи безпеку пасажирів.
Автомобільні передні -несучі конструкції
LFT-G®Компаунд PP-LGF50 замінює звичайну конструкційну сталь або-литий алюміній. Він зменшує вагу компонентів більш ніж на 40%, зберігаючи суворі допуски на розміри під час циклічних навантажень. Цей перехід покращує запас ходу транспортного засобу, скорочує витрати на складання та запобігає проблемам гальванічної корозії.
Популярні Мітки: lft-g® lgf50 pp lft поліпропіленові гранули, Китай, виробники, постачальники, фабрика, купити, на замовлення
